O 20,0-JT33-B-K-3,3-LF 3225 20M TCXO 削峰正弦波Jauch溫補晶振
振蕩器還是石英晶體？如何為您的應用找到合適的組件
在開發Electronic Assembly,其中涉及的步驟之一包括選擇合適的變頻調速產品.一開始的基本問題是是法國JAUCH晶振安裝石英晶體還是振蕩器.向右移動decision,則需要考慮幾個參數.這些包括許多應用程序、設備或行業的不同要求.在除了空間要求、頻率穩定性和專業知識外,還有開發成本也起著顯著的作用.
石英晶體或振蕩器？這就是問題所在！在下文中,我們將仔細研究當一個組件或另一個組件是更好的選擇時：
當quartz Crystal是必經之路
“當開發人員想要構建自己的電子石英晶體振蕩器時,石英晶體最適合,允許他們調整或優化所有相關參數.當然,這需要付出一定的努力：電子振蕩器必須構建并適應諧振器,以確保振蕩穩定性以及整個工作溫度范圍內的內聚力,“產品經理Leonie Weißer解釋道.電路元件包括電容器等,必須選擇電容器才能實現石英晶體的特定負載能力.否則,可能會與指定的標稱頻率發生相當大的偏差.因此,必須提前明確定義石英晶體的規格,以避免頻率偏差.
然而,由于石英晶體貼片晶振比晶體振蕩器便宜,是更好的選擇對于較大的數量.此外,上circuit board：帶有電路的壓電晶體需要比晶體振蕩器.

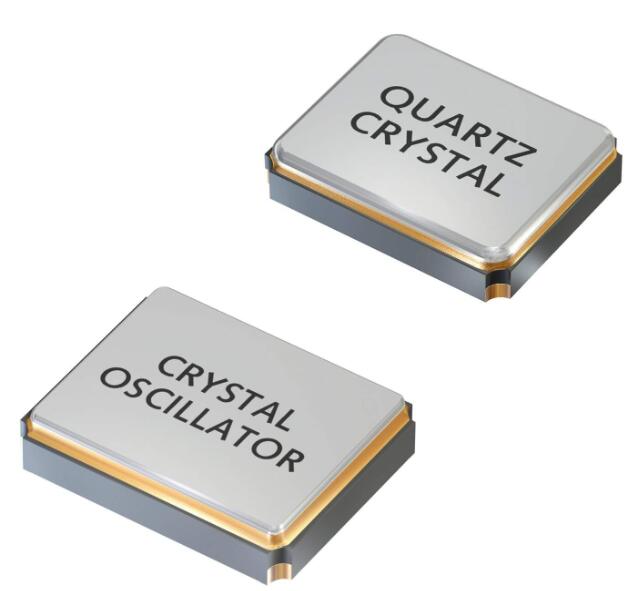

石英晶體振蕩器,無人機有源晶振

完美協調完整的解決方案：晶體振蕩器
使用振蕩器時,內部安裝電路的所有組件都已完美匹配.進口晶振與帶電路的石英晶體相比,振蕩器通常占用更少的空間.振蕩器始終包含一個頻率控制組件,在本例中為石英晶體.它入Pierce電路中,導致石英晶體振蕩.
振蕩器因此是最節省空間的選擇：一切都是緊湊的和構造的集成到一個組件中,開發人員不必圍繞壓電晶體.該組件特別適用于低卷,因為它消除了耗時的優化和電路元件的調整.
振蕩器的另一個優點是,當使用石英晶振晶體時,面積與厚度的比值不得低于某個值.如果不保持這個比率,它將對電氣參數產生負面影響.這意味著低頻（低于10MHz）不能再在較小的設計中處理.此限制不適用于振蕩器,因為它們內部有一個IC.這同樣適用于頻率較高的電路,在這里,石英晶體也更快地達到其物理極限.由于采用內部IC,還可以通過溫度進行溫補晶振補償（TCXO）.這為開發人員提供了更多的作空間,以滿足相應應用程序及其外部影響的要求.這個回旋余地還允許頻率穩定性為+-0.05ppm.充其量,石英晶體的指定含量略低于百萬分之+-10.
石英晶體振蕩器,無人機有源晶振

晶振編碼料號	制造商	晶振參數描述	頻率穩定性	工作溫度	腳位	尺寸
O 16,0-JT21CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 16MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 16,0-JT21CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 16MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 52,0-JT21CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 52MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 19,20-JT22CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 19.20MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2520
O 16,0-JT22CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 16MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2520
O 52,0-JT22CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 52MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2520
O 50,0-JT21CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 50MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 52,0-JT22CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 52MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2520
O 52,0-JT21CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 52MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 30,0-JT21CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 30MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 50,0-JT22CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 50MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2520
O 30,0-JT21CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 30MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 19,20-JT21CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 19.20MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 50,0-JT21CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 50MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 19,20-JT21CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 19.20MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2016
O 30,0-JT22CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 30MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2520
O 30,0-JT22CT-A-P-1,8-LF	Jauch Quartz	OSC TCXO 30MHZ 1.8V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2520
O 50,0-JT22CT-A-P-3,3-LF	Jauch Quartz	OSC TCXO 50MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 105°C	4	2520
O 52,0-JT21LE-E-K-V-LF	Jauch Quartz	XTAL OSC TCXO 52MHZ CLP削峰正弦波 1.2V-1.8V	±0.5ppm	-40°C ~ 85°C	4	2016
O 26,0-JT21LE-E-K-V-LF	Jauch Quartz	XTAL OSC TCXO 26MHZ CLP削峰正弦波 1.2V-1.8V	±0.5ppm	-40°C ~ 85°C	4	2016
O 10,0-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS 3.3V	±50ppb	-40°C ~ 85°C	8	7050
O 38,40-JT21G-E-M-1,8-LF	Jauch Quartz	OSC TCXO 38.4MHZ 1.8V 削峰正弦波	±500ppb	-30°C ~ 85°C	4	2016
O 20,0-JT33-B-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
O 20,0-JTS53HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC VCTCXO 20MHZ HCMOS 3.3V	±280ppb	-40°C ~ 85°C	8	5032
